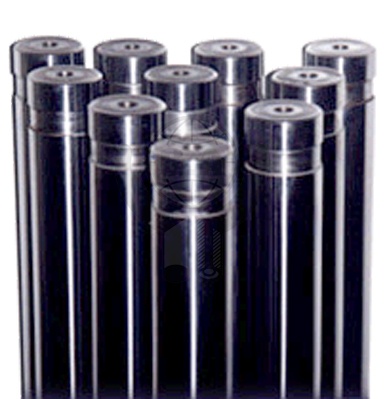

高周波轴心
产品注释
外径精度: f8
表面粗度: Ra 0.2μm ~ Ra 0.4μm
硬铬厚度: 20 Micron ±10%
表面硬度: HRC 55° ± 2°
真直度: 0.15-0.25/1000mm
标准长度: 2M - 6M
标准尺寸: 10Φ ~ 200Φ
材质: JIS S45C, SAE1045, DIN CK45, JIS SCM440 (特殊规格亦可订制)
公差表
轴心类常用配合尺寸公差表
| 容许公差等级 直径 mm Φ | f | g | h | |||
|---|---|---|---|---|---|---|
| f7 | f8 | g6 | h7 | h8 | h9 | |
| 3mm | -0.006 -0.016 |
-0.006 -0.020 |
-0.002 -0.008 |
0 -0.010 |
0 -0.014 |
0 -0.025 |
| 3mm-6mm | -0.010 -0.022 |
-0.010 -0.028 |
-0.004 -0.012 |
0 -0.012 |
0 -0.018 |
0 -0.030 |
| 6mm-10mm | -0.013 -0.028 |
-0.013 -0.035 |
-0.005 -0.014 |
0 -0.015 |
0 -0.022 |
0 -0.036 |
| 10mm-18mm | -0.016 -0.034 |
-0.016 -0.043 |
-0.006 -0.017 |
0 -0.018 |
0 -0.027 |
0 -0.043 |
| 18mm-30mm | -0.020 -0.041 |
-0.020 -0.053 |
-0.007 -0.020 |
0 -0.021 |
0 -0.033 |
0 -0.052 |
| 30mm-50mm | -0.025 -0.050 |
-0.025 -0.064 |
-0.009 -0.025 |
0 -0.025 |
0 -0.039 |
0 -0.062 |
| 50mm-80mm | -0.030 -0.060 |
-0.030 -0.079 |
-0.010 -0.029 |
0 -0.030 |
0 -0.046 |
0 -0.074 |
| 80mm-120mm | -0.036 -0.071 |
-0.036 -0.090 |
-0.012 -0.034 |
0 -0.035 |
0 -0.054 |
0 -0.087 |
| 120mm-180mm | -0.043 -0.083 |
-0.043 -0.106 |
-0.014 -0.039 |
0 -0.040 |
0 -0.063 |
0 -0.100 |
| 180mm-250mm | -0.050 -0.096 |
-0.050 -0.122 |
-0.015 -0.044 |
0 -0.046 |
0 -0.072 |
0 -0.115 |
| 250mm-315mm | -0.056 -0.108 |
-0.056 -0.137 |
-0.017 -0.049 |
0 -0.052 |
0 -0.081 |
0 -0.130 |
| 315mm-400mm | -0.062 -0.119 |
-0.062 -0.151 |
-0.018 -0.054 |
0 -0.057 |
0 -0.089 |
0 -0.140 |
| 400mm-500mm | -0.068 -0.131 |
-0.068 -0.165 |
-0.020 -0.060 |
0 -0.063 |
0 -0.097 |
0 -0.155 |
(单位)µ=0.001mm
产品描述
表面高周波处理,其表面硬度可达HRC55°±2°,硬度深层0.5mm-0.25mm,再经精密研磨后硬铬处理(膜厚20Micron±10%),以增加轴心之耐磨性,延长轴心之寿命。适用于各种重机械,建筑机械及各种机械固定柱。
产品用途:
适用于各种重机械、建筑机械及各种机械固定柱。
